De una casa dibujada
a una compra defendible.
Modelá la estructura, verificá los supuestos y obtené perfiles, placas, fijaciones, cortes e informes en un solo archivo de trabajo. Sin planillas paralelas. Sin suscripción. Sin depender de internet.
- Plataformas
- Windows + macOS
- Entrega
- PDF · CSV · DXF · IFC
- Licencia
- Pago único
Lo que dibujás y lo que entregás viven en el mismo proyecto.
Pantallas reales de la versión publicada: geometría, cómputo, verificaciones y documentación.
Menos piezas de software.
Más continuidad entre decisiones.
Conecta tareas que normalmente terminan repartidas entre un CAD, una planilla, catálogos y documentos sueltos.

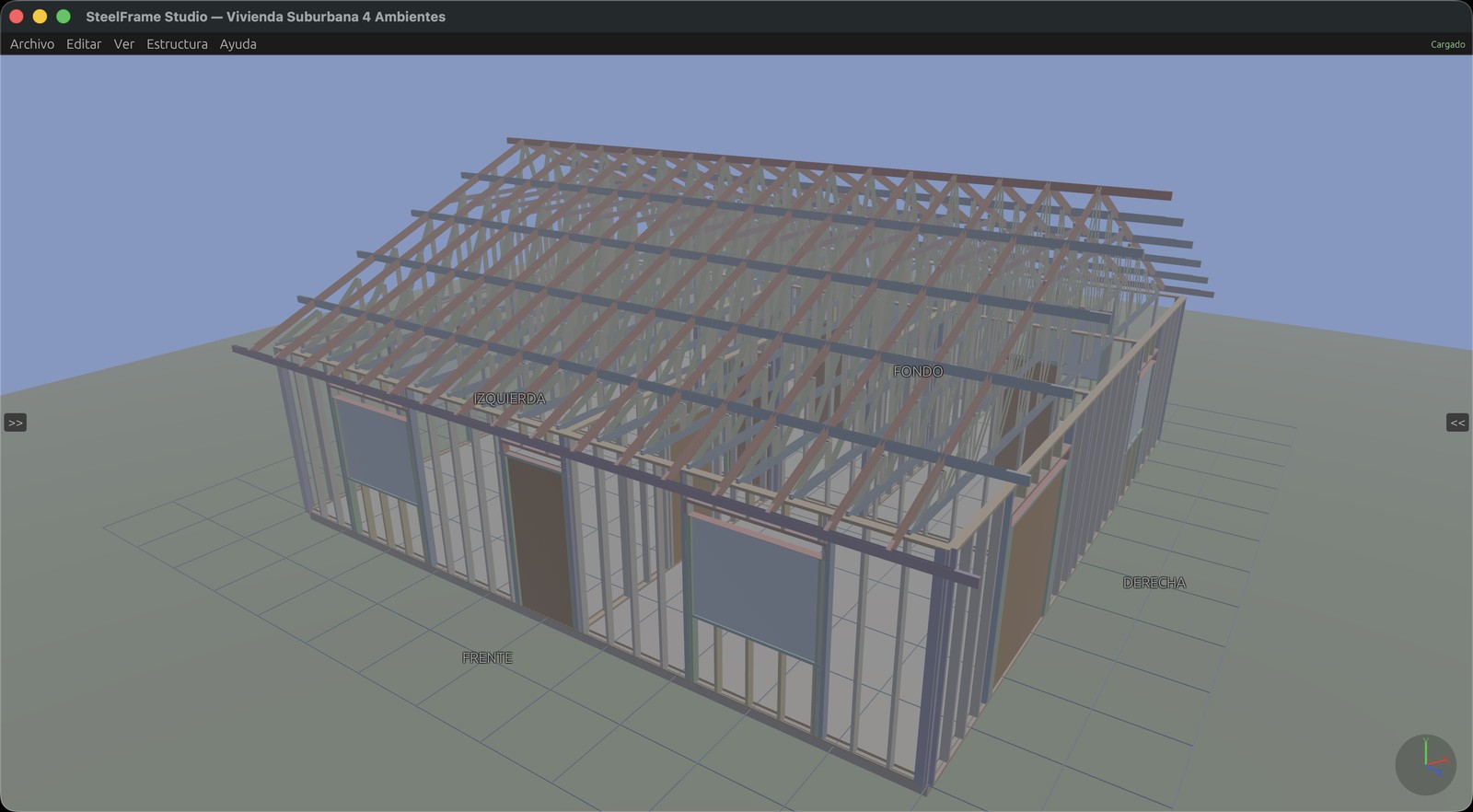

Diseño 3D Paramétrico
Muros, puertas y ventanas sobre losa configurable. Dibujá rápido con click y arrastre, o usá coordenadas/ángulos para precisión. Estructura autogenerada: montantes, soleras, dinteles, jacks, cripples y blocking.

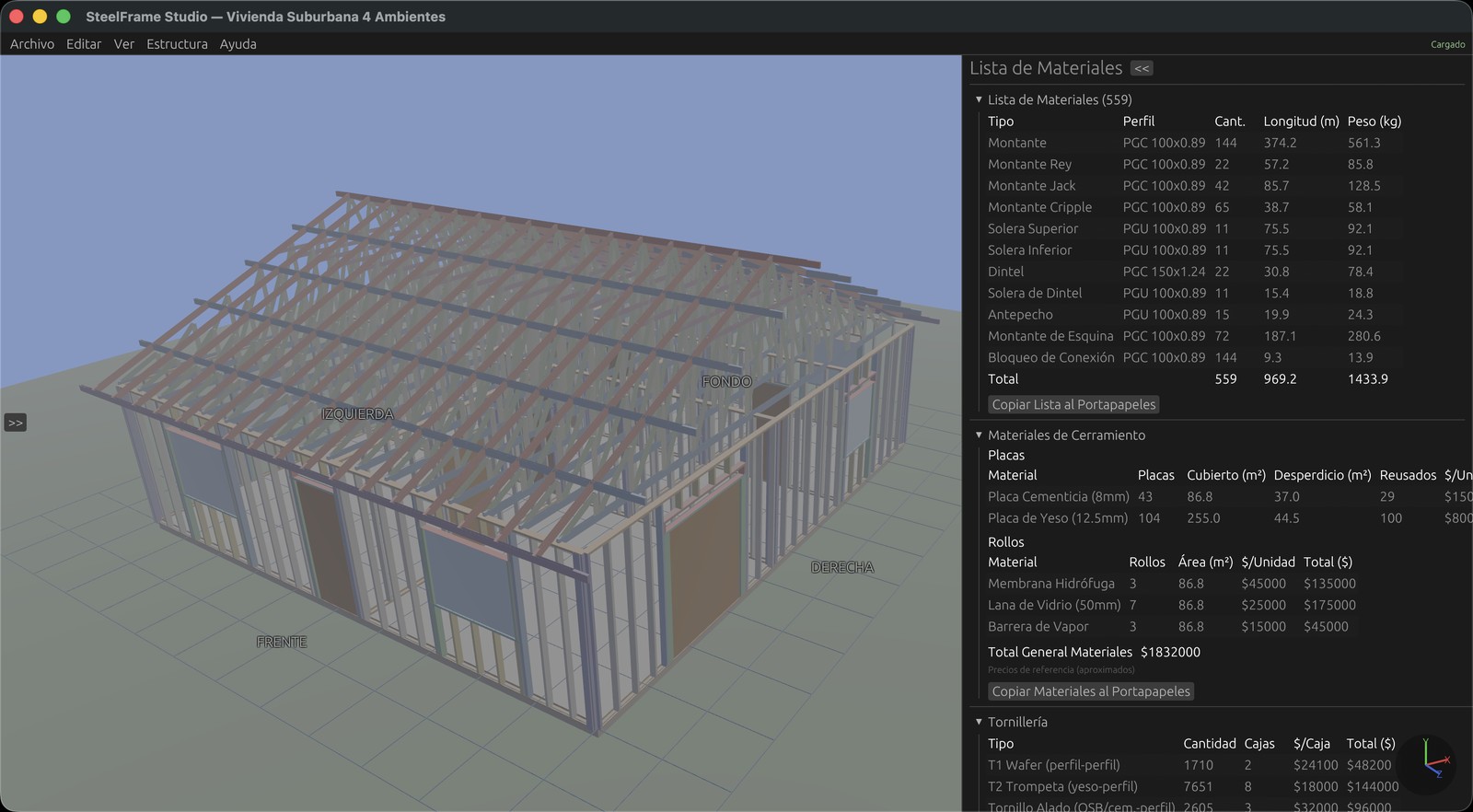

BOM Automático
Conteo de perfiles PGC/PGU por tipo y medida. Metros lineales, barras comerciales, peso total y compra agrupada por sistema. Se actualiza en tiempo real.
Compra y cotización
Catálogo técnico integrado, barras comerciales y reserva de recortes. Cada cantidad permanece visible aunque el precio deba solicitarse al proveedor.
Sistema de Capas
Configurá capas exterior/interior: cementicia, OSB, membrana, lana de vidrio, barrera de vapor, yeso. Visualización 3D + tornillería.
Dossier de cumplimiento
Ítems por disciplina, base normativa por país, resultados gobernantes, evidencia y supuestos simplificados para revisión profesional.
Multi-Piso + Techo
Hasta 3 plantas con entrepiso y viguetas. Techo con cabriadas Fink, Howe, Pratt y KingPost. Escaleras rectas, L y U.
FOS/FOT Municipal
Configuración de lote con retiros de frente, fondo y laterales. Cálculo automático de FOS y FOT con indicador de cumplimiento.
Medianera + Acústica
Pared doble con placa resistente al fuego (F60). Estimación acústica R'w con referencia según país: IRAM 4044 en Argentina y OGUC 4.1.6 en Chile.
Cargas Puntuales
Colocación de tanques de agua sobre el techo. Análisis de carga por cabriada con recomendación de refuerzo según peso.
Panelización Prefabricada
División automática de paredes en paneles transportables (máx. 2.40m). Listado de paneles con peso y piezas para taller.
Análisis Estructural Avanzado
Verificación de dinteles y perfiles según la base seleccionada, arriostramiento lateral con OSB, cruces/flejes diagonales u OSB + flejes, estimación acústica con umbral por país y comparador SF vs mampostería.
Muros en Ángulo
Diseño libre con muros en cualquier ángulo. Arrastrá para crear, snap a 45° con Shift y 5° con Alt. Ideal para casas en L, frentes irregulares y lotes no ortogonales.
Hormigón + Steel Frame
Sistema híbrido: planta baja en hormigón armado (H13–H30, 12–40 cm), plantas superiores en steel frame. Cálculo automático de pesos y zapatas.
Exportación Profesional
DXF para AutoCAD, IFC para Revit/ArchiCAD/BIM, PDF con planos + BOM + análisis estructural + diagramas de corte. Importación DXF para contornos de lote desde agrimensor.
Internacional
Soporte para Argentina (CIRSOC/IRAM), Brasil (ABNT NBR + Perfilar/NAFRAME), Chile (NCh + Metalcon), Uruguay (UNIT) y Paraguay (INTN NP), con el origen y los límites de cada método expuestos en el legajo.
Datos duros para profesionales
Perfiles Soportados
- ArgentinaPGC/PGU 90–200
- BrasilPerfilar/NAFRAME 90–200
- ChileMetalcon (Cintac)
- Uruguay/ParaguayCompatibles PGC
- EspesoresBWG 25/22/20
- CatálogosBarbieri + 3 más
- HormigónH13–H30, 12–40 cm
Normativa
- ArgentinaCIRSOC 101/102/103/104
- Perfiles fríosCIRSOC 303
- TérmicoIRAM 11601/11605
- AcústicoIRAM 4044 / OGUC 4.1.6 / referencia conservadora
- ChileNCh 432:2025 / 433 / 431
- CombinacionesLRFD
Elementos Generados
- MontantesKing, jack, cripple
- DintelesGenerados + estado de verificación
- BracingOSB / flejes / combinado
- CabriadasFink/Howe/Pratt/KingPost
- EscalerasRecta / L / U
- HormigónParedes sólidas
Requisitos
- Windows10+ (x64)
- macOS14+ (Apple silicon)
- GPUVulkan/Metal/DX12
- RAM4 GB min
- DiscoInstalación liviana
- InternetNo requerido
Compará y decidí
SteelFrame Studio vs. las alternativas que ya conocés.
| Función | SteelFrame Studio | Planilla Excel | Barbieri Calc | CYPECAD |
|---|---|---|---|---|
| BOM automático por perfil | ✓ | Manual | ✓ | ✗ |
| Visualización 3D paramétrica | ✓ | ✗ | ✗ | ✓ |
| Optimización de desperdicio con reserva de recortes | ✓ | ✗ | Parcial | ✗ |
| Análisis CIRSOC integrado | ✓ | ✗ | ✗ | ✓ |
| Renglones listos para cotizar | ✓ | Manual | ✓ | ✗ |
| Funciona offline | ✓ | ✓ | ✗ | ✓ |
| Especializado steel frame | ✓ | Depende | ✓ | General |
| Sismo + nieve + térmico | ✓ CIRSOC/IRAM | ✗ | ✗ | ✓ |
| FOS/FOT + medianera | ✓ | ✗ | ✗ | ✗ |
| Diagramas de corte | ✓ | ✗ | ✗ | ✗ |
| Panelización prefabricada | ✓ | ✗ | ✗ | ✗ |
| Verificación de dinteles | ✓ | ✗ | ✗ | ✓ |
| Arriostramiento lateral | ✓ | ✗ | ✗ | ✓ |
| Muros por arrastre y en ángulo | ✓ | ✗ | ✗ | ✓ |
| Hormigón híbrido (PB + SF) | ✓ | ✗ | ✗ | Manual |
| Contextos por país con alcance declarado (4) | ✓ | ✗ | ✗ | Parcial |
| Exportación IFC (BIM) | ✓ | ✗ | ✗ | ✓ |
| Importación DXF de lote | ✓ | ✗ | ✗ | ✓ |
El ahorro queda a la vista
El resultado depende de tu proyecto y tus precios. La app te permite medirlo sin promesas universales.
Menos trabajo duplicado
Geometría, cómputo, verificaciones y entregables parten del mismo proyecto.
Desperdicio trazable
La compra por barras muestra recortes, reserva y desperdicio para que compares alternativas.
Retorno verificable
Cargá cotizaciones reales y evaluá el beneficio con tus horas, proveedores y obras.

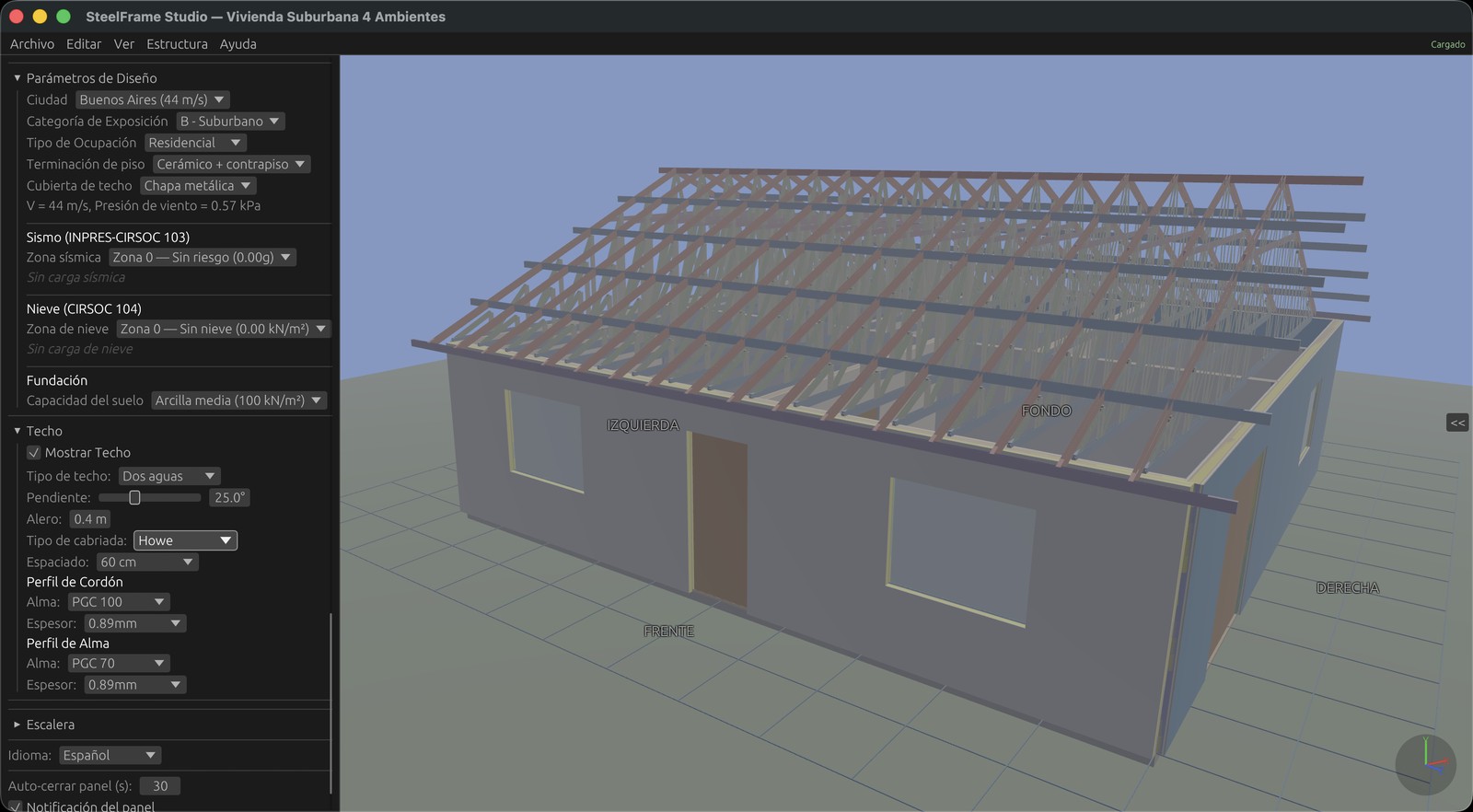

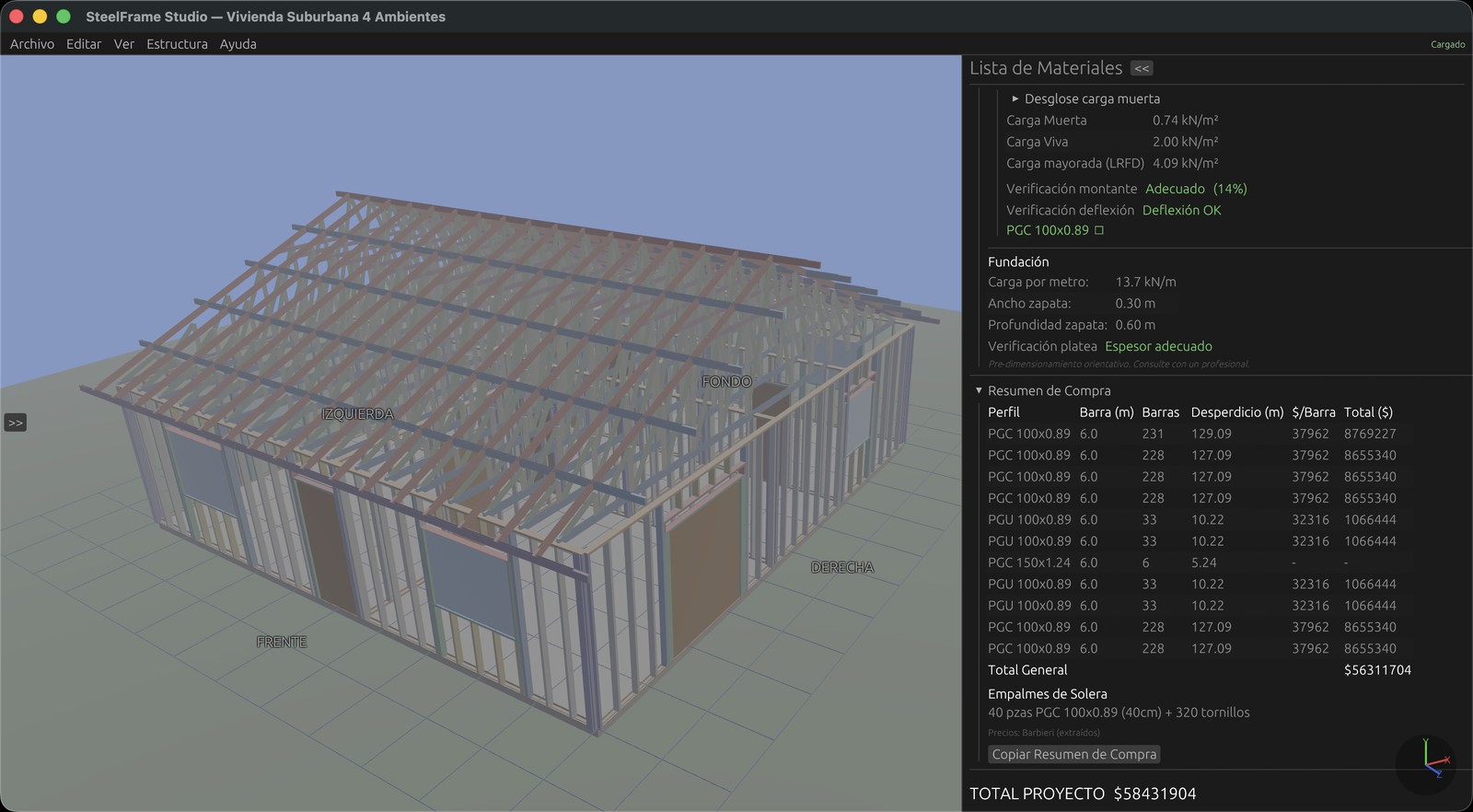

Análisis estructural y legajo preparado para revisión
El informe conecta el modelo con las comprobaciones disponibles e identifica supuestos y datos faltantes.
- Cargas muertas calculadas desde las capas reales del muro
- Viento CIRSOC 102-2025: velocidad por categoría de riesgo, altitud, exposición, cerramiento, paredes y cubierta
- Sismo CIRSOC 103: zonas 0-4, tipos de suelo, fuerza lateral equivalente
- Nieve CIRSOC 104: zonas 0-5, factores de pendiente y exposición
- Térmico IRAM 11601/11605: U-value, zonas bioambientales, nivel B
- Acústica por país: estimación R'w por masa y cavidad; no reemplaza ensayo de laboratorio
- Combinaciones: acciones, factores y alcance aplicables identificados en el informe
- Verificación de montantes, dinteles (CIRSOC 303) y deflexión L/360
- Arriostramiento lateral con OSB, flejes/cruces diagonales o sistema combinado, según configuración del muro
- Fundaciones: ancho de zapata según capacidad del suelo, ajustado para hormigón
- Internacional: ABNT NBR 6123/15421/15220 para Brasil, NCh para Chile, UNIT 50 para Uruguay e INTN NP 196 para Paraguay, con trazabilidad de alcance
Ciudades con viento predefinido
Valores de Categoría de Riesgo II: ráfaga de diseño de 3 segundos, no viento sostenido.
Empezá a presupuestar hoy
Descargá SteelFrame Studio y hacé tu primer presupuesto en menos de una hora.
